Технический аудит опасных производственных объектов

Контроль труднодоступных объектов
Для реализации процесса Технического аудита ОПО ЗАО “ГИАП-ДИСТцентр” разработало стандарт ICTE 3–004–14 «Технический аудит тех­но­ло­ги­ческих установок нефтегазоперерабатывающих, нефтехимических и химических пред­прия­тий». Стандарт рекомендован к применению секцией № 6 Научно-технического совета Ростехнадзора. В соответствии с по­ло­же­ни­ями данного стандарта проведено более 100 аудитов тех­но­ло­ги­чес­ких установок. Основной задачей технического аудита является полномасштабный и всесторонний анализ всего многообразия факторов, от­но­ся­щих­ся к процессам про­екти­р­ова­ния, строительства, эксплуатации, обслуживания и ремонта ТУ, зданий и сооружений опасных производственных объектов, а также анализ соответствующей организационно-управленческой деятельности предприятия.
Технический аудит проводимый специалистами ЗАО «ГИАП-ДИСТцентр» помогает предприятиям:
  • повысить уровень промышленной безопасности ОПО и эксплуатационной надежности ТУ, зданий и сооружений за счет реализации организационно-технических и компенсационных мероприятий, разработанных по результатам аудита;
  • оптимизировать процесс технического обслуживания и ремонта;
  • выявить отступления от норм и правил промышленной безопасности при эксплуатации ОПО;
  • подготовиться к плановым проверкам Ростехнадзора;
  • выявить организационные и структурные недостатки, препятствующие безопасной эксплуатации ОПО;
  • определить возможность и целесообразность увеличения межремонтного пробега;
  • перейти к техническому обслуживанию оборудования на основе количественных методов анализа риска, при условии реализации организационно-технических и компенсационных мероприятий, разработанных по результатам аудита.

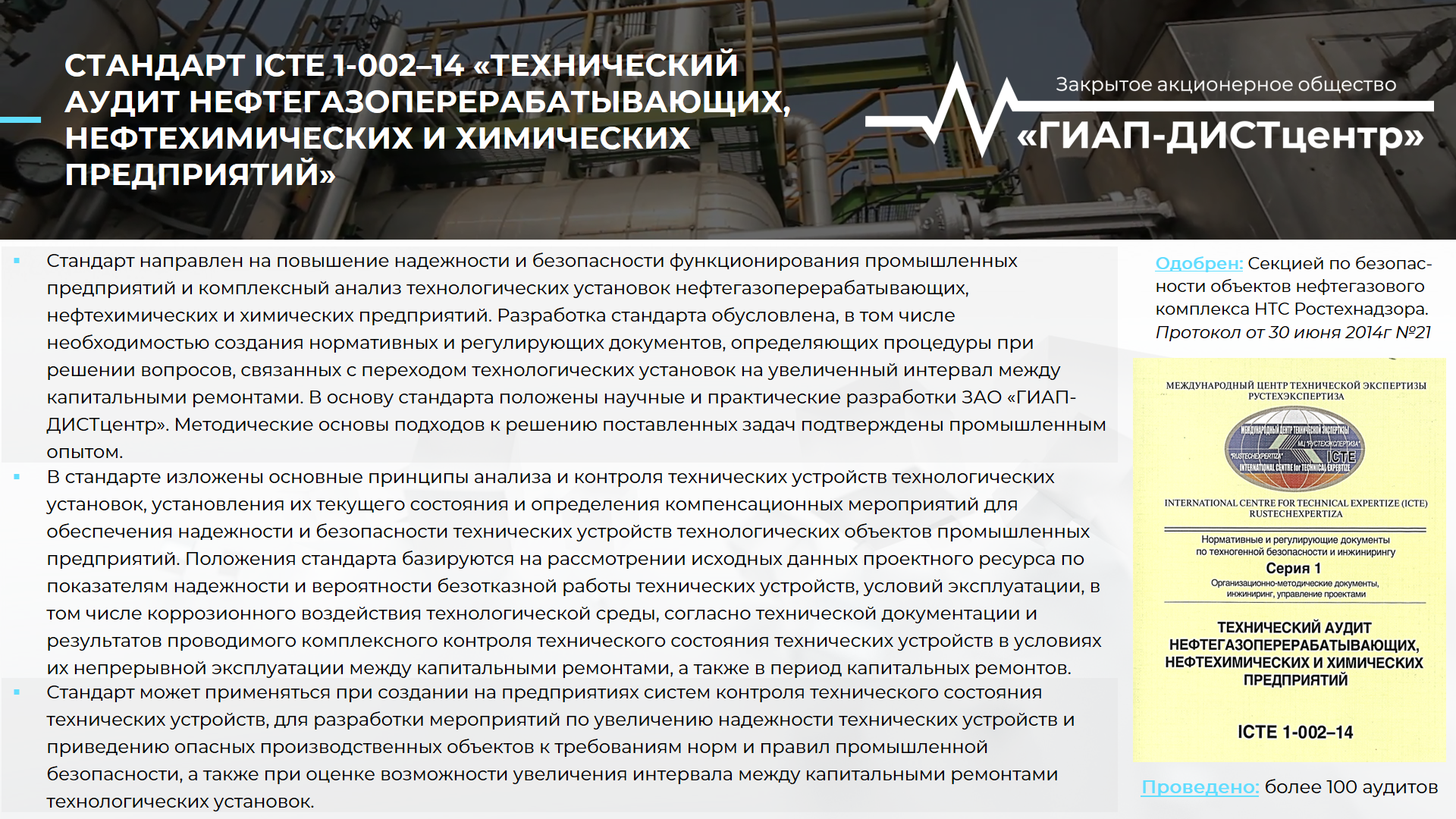

СТАНДАРТ ICTE 1-002–14 «ТЕХНИЧЕСКИЙ АУДИТ НЕФТЕГАЗОПЕРЕРАБАТЫВАЮЩИХ, НЕФТЕХИМИЧЕСКИХ И ХИМИЧЕСКИХ ПРЕДПРИЯТИЙ»

  • Стандарт направлен на повышение надежности и безопасности функционирования промыш­лен­ных предприятий и комплексный анализ технологических установок нефте­газо­перера­батыва­ющих, нефтехимических и химических предприятий. Разработка стандарта обусловлена, в том чис­ле необходимостью создания нормативных и регулирующих документов, определяющих про­це­ду­ры при решении вопросов, связанных с переходом тех­но­логических установок на увеличенный интервал между капитальными ремонтами. В основу стандарта положены научные и практические разработки ЗАО «ГИАП-ДИСТцентр». Методические основы подходов к решению поставленных задач подтверждены промышленным опытом.
  • В стандарте изложены основные принципы анализа и контроля технических устройств тех­но­логических установок, установления их текущего состояния и определения ком­пен­­са­ци­он­ных мероприятий для обеспечения надежности и безопасности технических устройств тех­но­ло­ги­чес­ких объектов промышленных предприятий. Положения стандарта базируются на рассмотрении исходных данных проектного ресурса по показателям надежности и вероятности безотказной работы технических устройств, условий эксплуатации, в том числе коррозионного воздействия технологической среды, согласно технической документации и результатов проводимого ком­плекс­ного контроля технического состояния технических устройств в условиях их непрерывной эксплуатации между капитальными ремонтами, а также в период капитальных ремонтов.
  • Стандарт может применяться при создании на предприятиях систем контроля технического состояния технических устройств, для разработки мероприятий по увеличению надежности технических устройств и приведению опасных производственных объектов к требованиям норм и правил промышленной безопасности, а также при оценке возможности увеличения интервала между капитальными ремонтами технологических установок.
Одобрен: Секцией по безопас­ности объектов нефтегазового комплекса НТС Ростехнадзора. Протокол от 30 июня 2014г №21

Проведено: более 100 аудитов

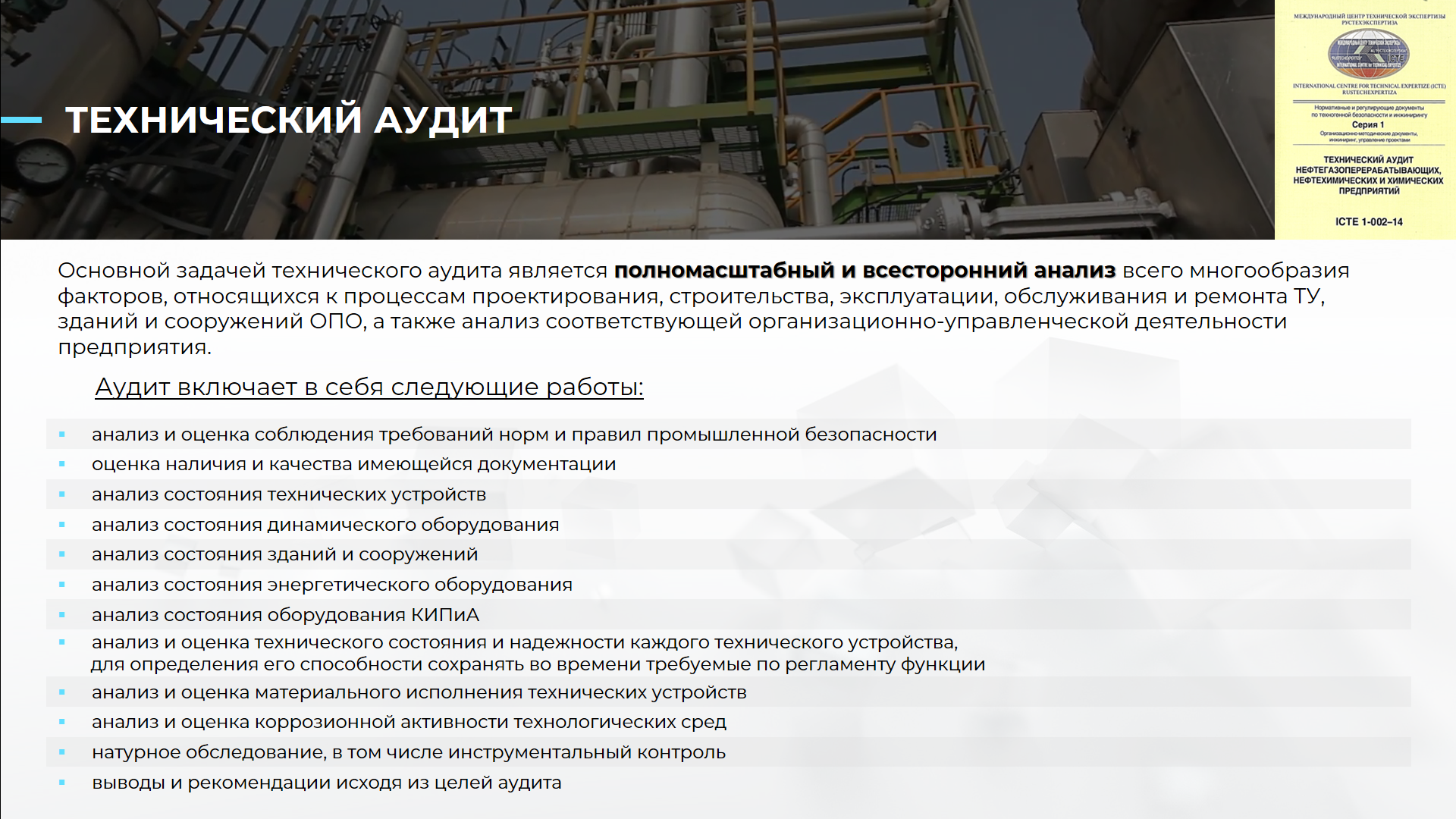

ТЕХНИЧЕСКИЙ АУДИТ. Задача, работы.

Основной задачей технического аудита является полномасштабный и всесторонний анализ всего многообразия факторов, относящихся к процессам проектирования, строительства, эксплуатации, обслуживания и ремонта ТУ, зданий и сооружений ОПО, а также анализ соответствующей организационно-управленческой деятельности предприятия.


Аудит включает в себя следующие работы:
  • анализ и оценка соблюдения требований норм и правил промышленной безопасности
  • оценка наличия и качества имеющейся документации
  • анализ состояния технических устройств
  • анализ состояния динамического оборудования
  • анализ состояния зданий и сооружений
  • анализ состояния энергетического оборудования
  • анализ состояния оборудования КИПиА
  • анализ и оценка технического состояния и надежности каждого технического устройства,
    для определения его способности сохранять во времени требуемые по регламенту функции
  • анализ и оценка материального исполнения технических устройств
  • анализ и оценка коррозионной активности технологических сред
  • натурное обследование, в том числе инструментальный контроль
  • выводы и рекомендации исходя из целей аудита

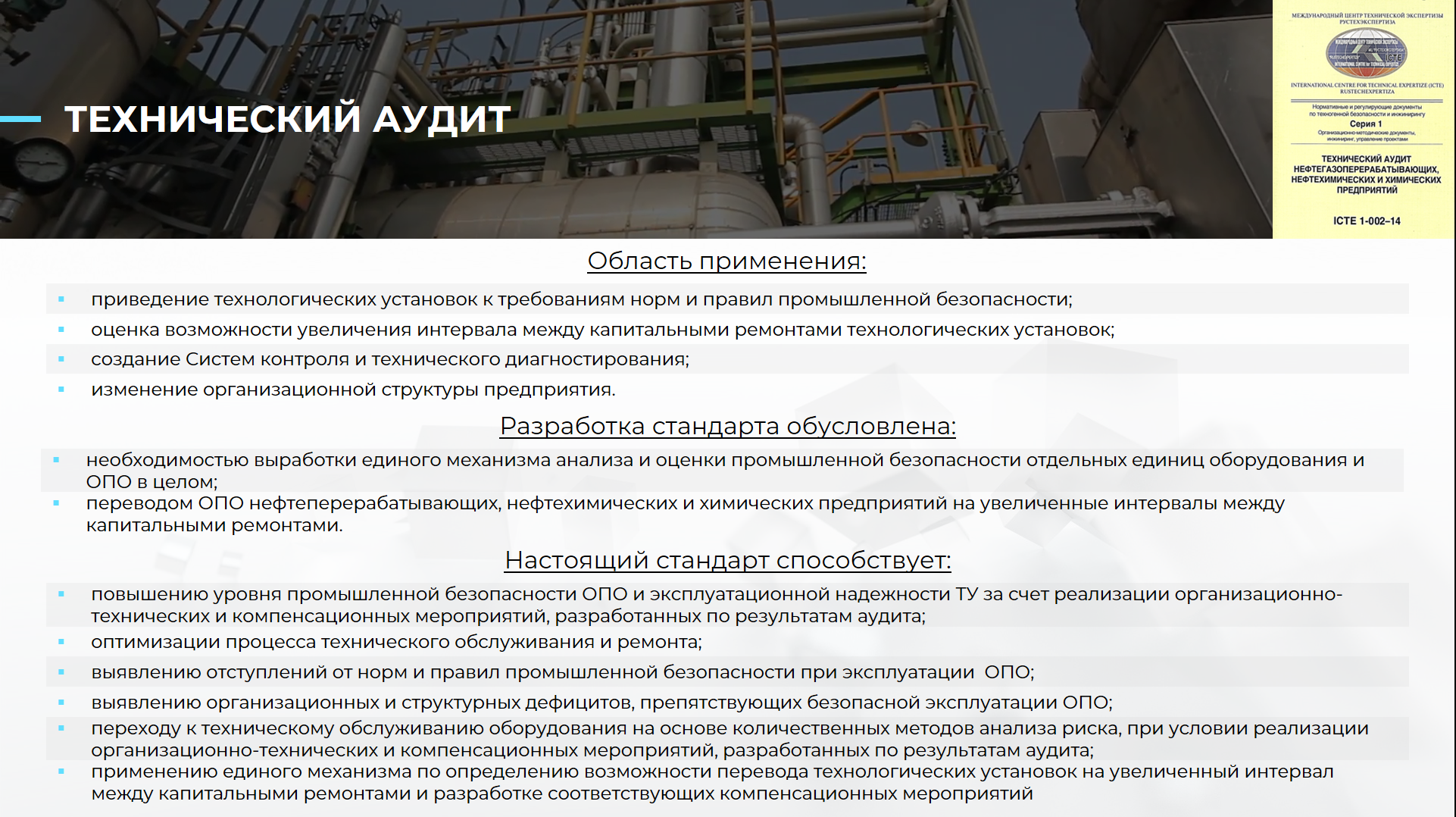

ТЕХНИЧЕСКИЙ АУДИТ. Применение.

Область применения:
  • приведение технологических установок к требованиям норм и правил промышленной безопасности;
  • оценка возможности увеличения интервала между капитальными ремонтами технологических установок;
  • создание Систем контроля и технического диагностирования;
  • изменение организационной структуры предприятия.
Разработка стандарта обусловлена:
  • необходимостью выработки единого механизма анализа и оценки промышленной безопасности отдельных единиц оборудования и ОПО в целом;
  • переводом ОПО нефтеперерабатывающих, нефтехимических и химических предприятий на увеличенные интервалы между капитальными ремонтами.
Настоящий стандарт способствует:
  • повышению уровня промышленной безопасности ОПО и эксплуатационной надежности ТУ за счет реализации организационно-технических и компенсационных мероприятий, разработанных по результатам аудита;
  • оптимизации процесса технического обслуживания и ремонта;
  • выявлению отступлений от норм и правил промышленной безопасности при эксплуатации ОПО;
  • выявлению организационных и структурных дефицитов, препятствующих безопасной эксплуатации ОПО;
  • переходу к техническому обслуживанию оборудования на основе количественных методов анализа риска, при условии реализации организационно-технических и компенсационных мероприятий, разработанных по результатам аудита;
  • применению единого механизма по определению возможности перевода технологических установок на увеличенный интервал между капитальными ремонтами и разработке соответствующих компенсационных мероприятий.

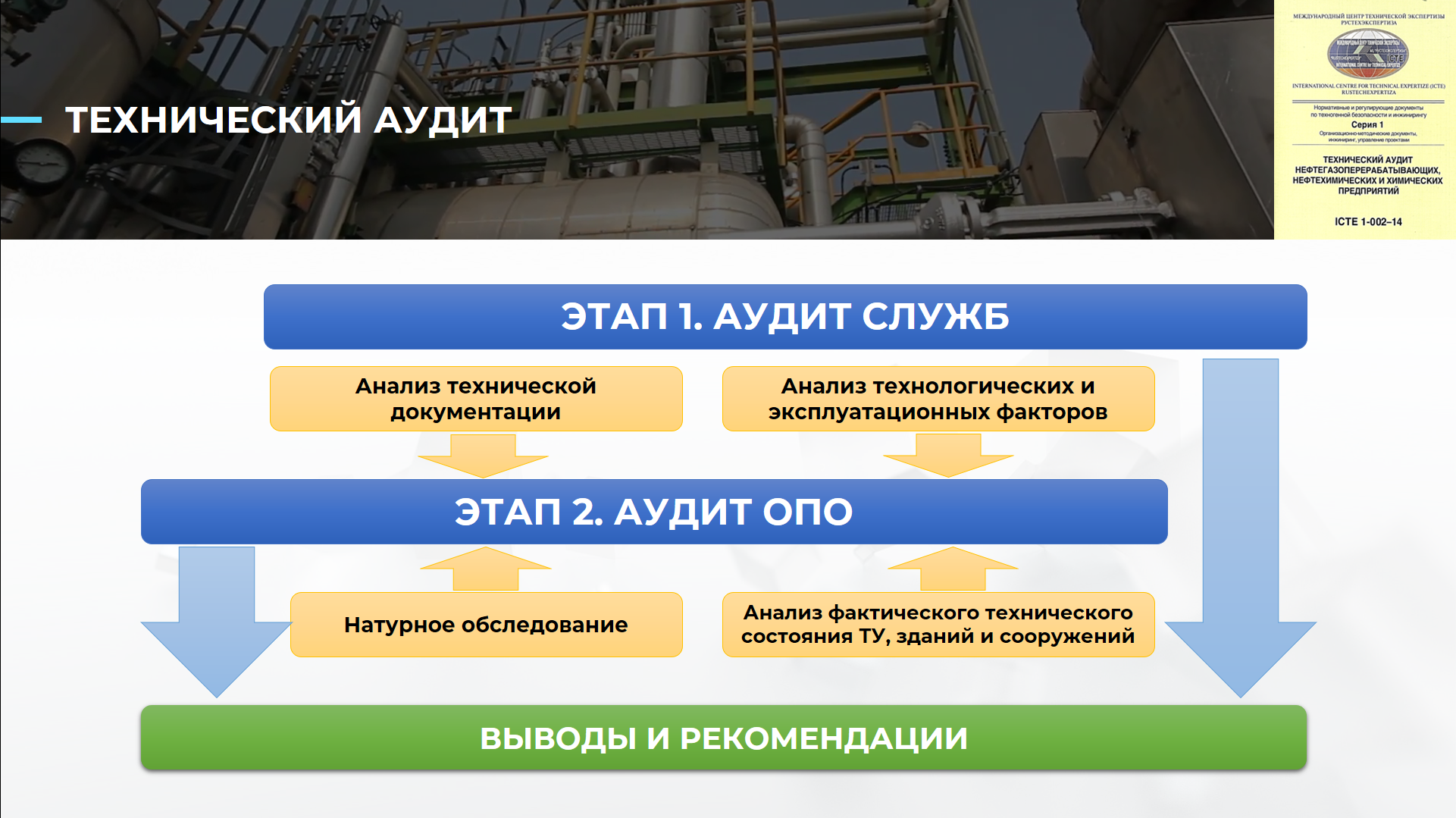

ТЕХНИЧЕСКИЙ АУДИТ. Этапы.

Этап 1. Аудит служб
Анализ технической
документации
Анализ технологических эксплуатационных факторов
Этап 2. Аудит ОПО
Натурное обследование
Анализ фактического техни­ческого состояния ТУ, зданий и сооружений
Выводы и рекомедации

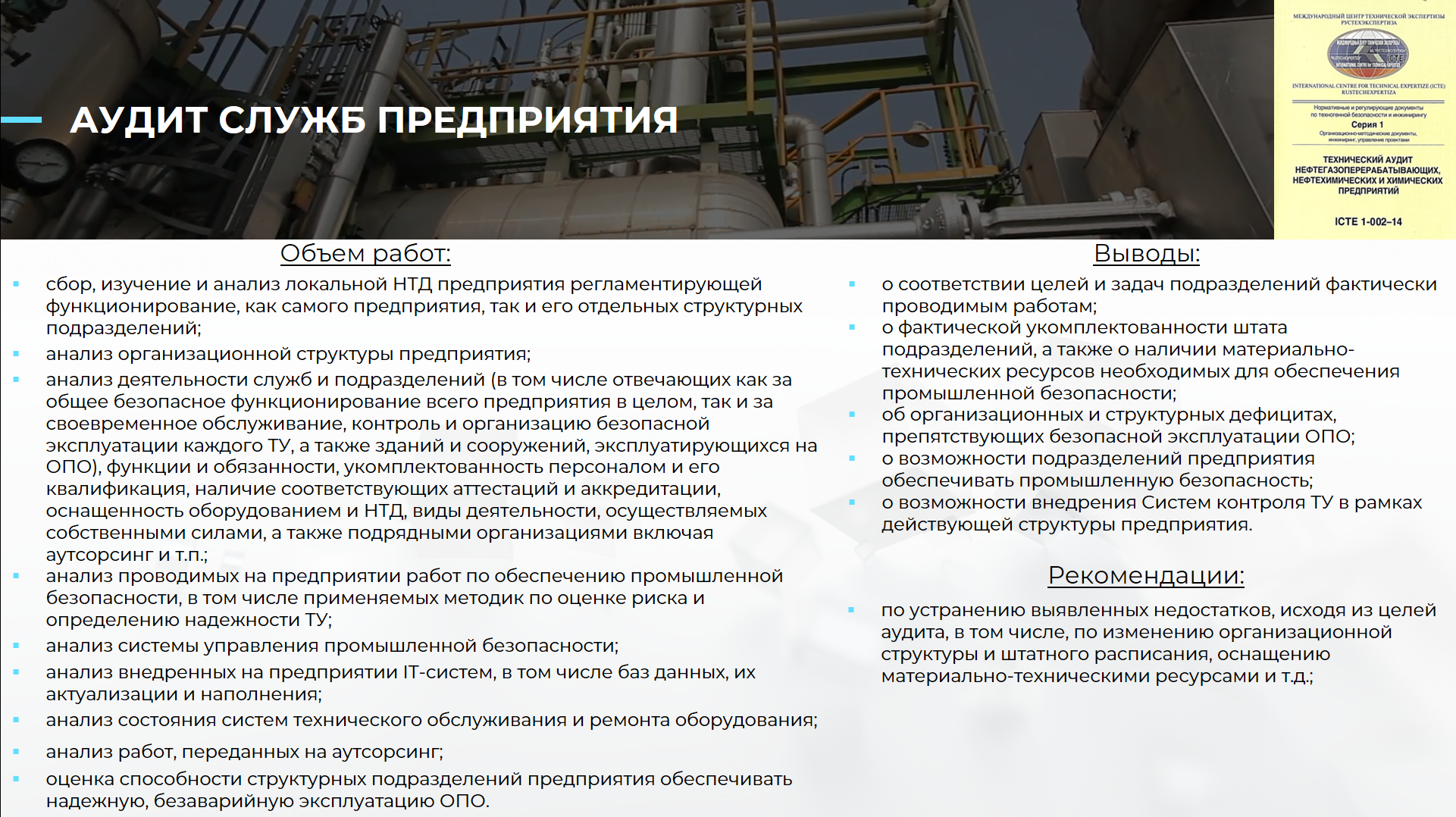

АУДИТ СЛУЖБ ПРЕДПРИЯТИЯ

Объем работ:
  • сбор, изучение и анализ локальной НТД предприятия регламентирующей функционирование, как самого предприятия, так и его отдельных структурных подразделений;
  • анализ организационной структура предприятия;
  • анализ деятельности служб и подразделений (в том числе отвечающих как за общее безопасное функционирование всего предприятия в целом, так и за своевременное обслуживание, контроль и организацию безопасной эксплуатации каждого ТУ, а также зданий и сооружений, эксплуатирующихся на ОПО): функции и обязанности, укомплектованность персоналом и его квалификация, наличие соответствующих аттестаций и аккредитации, оснащенность оборудованием и НТД, виды деятельности, осуществляемых собственными силами, а также подрядными организациями включая аутсорсинг и т.п.
  • анализ проводимых на предприятии работ по обеспечению промышленной безопасности, в том числе применяемых методик по оценке риска и определению надежности ТУ;
  • анализ системы управления промышленной безопасности;
  • анализ внедренных на предприятии IT-систем, в том числе баз данных, их актуализации и наполнения;
  • анализ систем технического обслуживания и ремонта оборудования;
  • анализ работ, переданных на аутсорсинг;
  • оценка способности структурных подразделений предприятия обеспечивать надежную, безаварийную эксплуатацию ОПО.
Выводы:
  • о соответствие целей и задач подразделений фактически проводимым работам;
  • о фактической укомплектованности штата подразделений, а также о наличии материально-технических ресурсов необходимых для обеспечения промышленной безопасности;
  • об организационных и структурных дефицитах, препятствующих безопасной эксплуатации ОПО;
  • о возможности подразделений предприятия обеспечивать промышленную безопасность;
  • о возможности внедрения Систем контроля ТУ в рамках действующей структуры предприятия.
Рекомендации:
  • по устранению выявленных недостатков, исходя из целей аудита, в том числе, по изменению организационной структуры и штатного расписания, оснащению материально-техническими ресурсами и т.д.

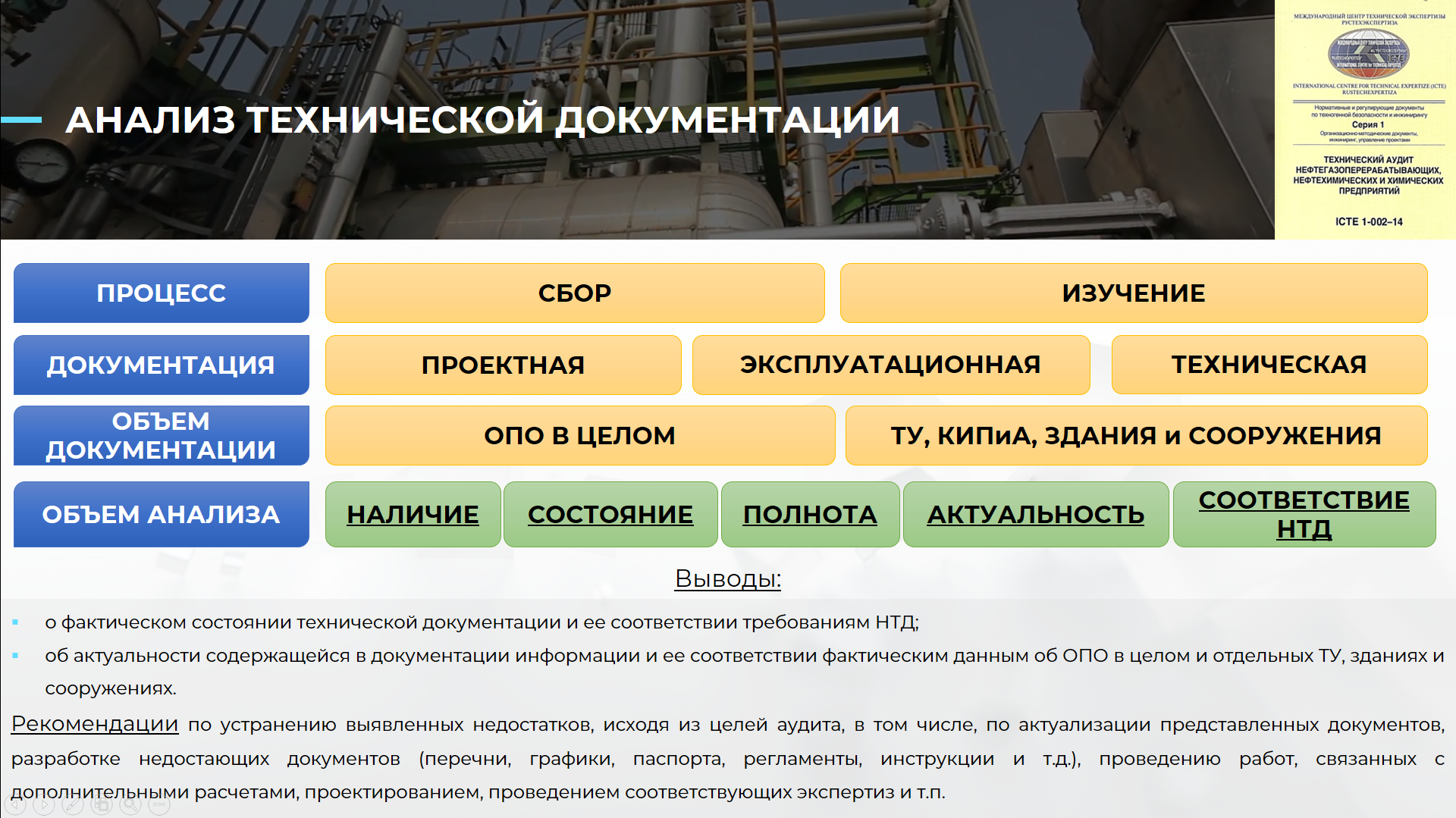

АНАЛИЗ ТЕХНИЧЕСКОЙ ДОКУМЕНТАЦИИ

Процесс
Сбор
Изучение
Документация
Проектная
Эксплуатационная
Техническая
Объем документации
ОПО в целом
ТУ, КИПиА, ЗДАНИЯ И СООРУЖЕНИЯ
Объем анализа
Наличие
Состояние
Полнота
Актуальность
Соответствие НТД
Выводы:
  • о фактическом состоянии технической документации и ее соответствии требованиям НТД;
  • об актуальности содержащейся в документации информации и ее соответствии фактическим данным об ОПО в целом и отдельных ТУ, зданиях и сооружениях.
  • Рекомендации по устранению выявленных недостатков, исходя из целей аудита, в том числе, по актуализации представленных документов, разработке недостающих документов (перечни, графики, паспорта, регламенты, инструкции и т.д.), проведению работ, связанных с дополнительными расчетами, проектированием, проведением соответствующих экспертиз и т.п.

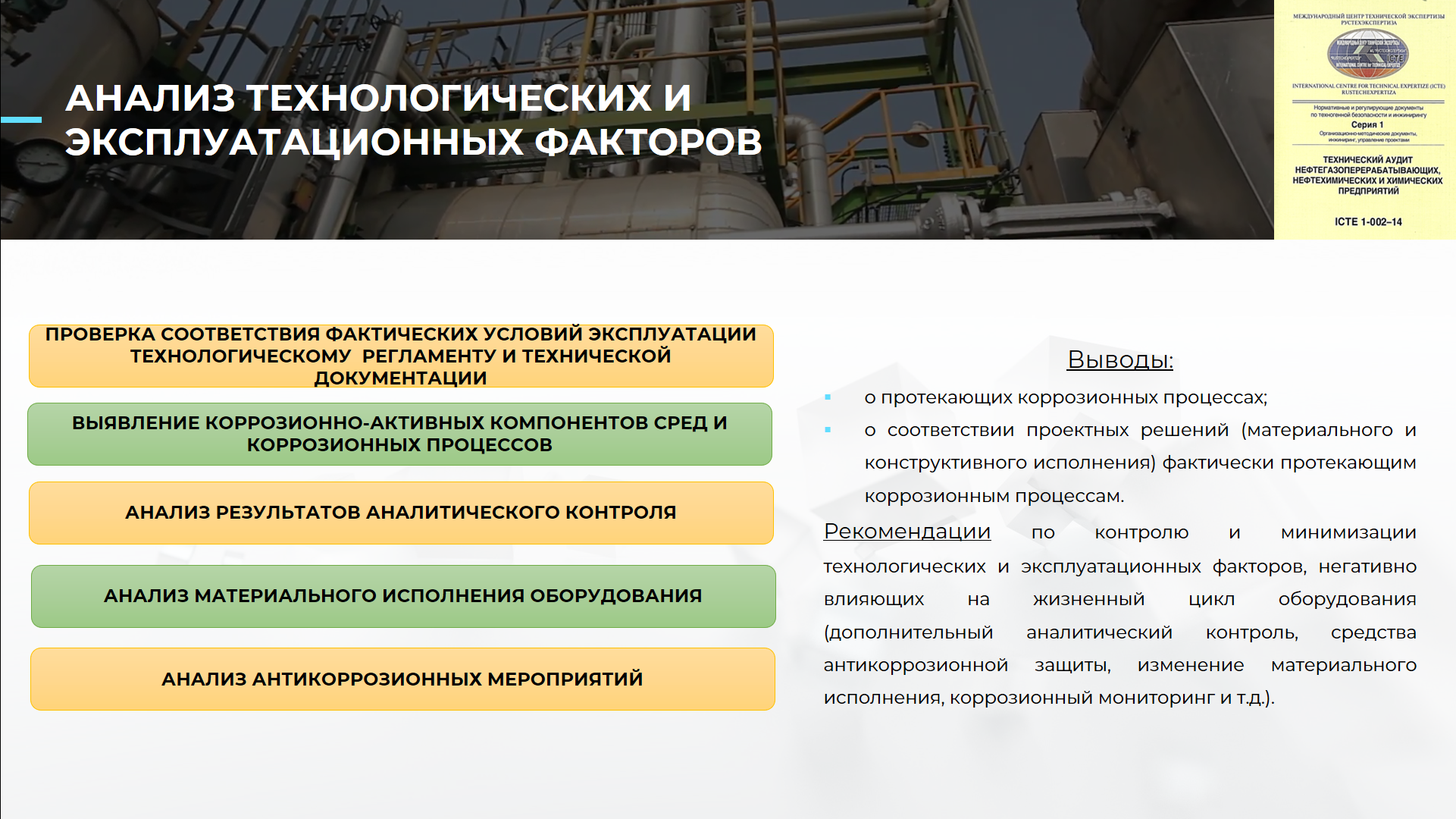

АНАЛИЗ ТЕХНОЛОГИЧЕСКИХ И ЭКСПЛУАТАЦИОННЫХ ФАКТОРОВ

ПРОВЕРКА СООТВЕТСТВИЯ ФАКТИЧЕСКИХ УСЛОВИЙ ЭКСПЛУАТАЦИИ ТЕХНОЛОГИЧЕСКОМУ РЕГЛАМЕНТУ И ТЕХНИЧЕСКОЙ ДОКУМЕНТАЦИИ
ВЫЯВЛЕНИЕ КОРРОЗИОННО-АКТИВНЫХ КОМПОНЕНТОВ СРЕД И КОРРОЗИОННЫХ ПРОЦЕССОВ
АНАЛИЗ РЕЗУЛЬТАТОВ АНАЛИТИЧЕСКОГО КОНТРОЛЯ
АНАЛИЗ МАТЕРИАЛЬНОГО ИСПОЛНЕНИЯ ОБОРУДОВАНИЯ
АНАЛИЗ АНТИКОРРОЗИОННЫХ МЕРОПРИЯТИЙ
Выводы:
  • о фактическом состоянии технической документации и ее соответствии требованиям НТД;
  • об актуальности содержащейся в документации информации и ее соответствии фактическим данным об ОПО в целом и отдельных ТУ, зданиях и сооружениях.
  • Рекомендации по устранению выявленных недостатков, исходя из целей аудита, в том числе, по актуализации представленных документов, разработке недостающих документов (перечни, графики, паспорта, регламенты, инструкции и т.д.), проведению работ, связанных с дополнительными расчетами, проектированием, проведением соответствующих экспертиз и т.п.

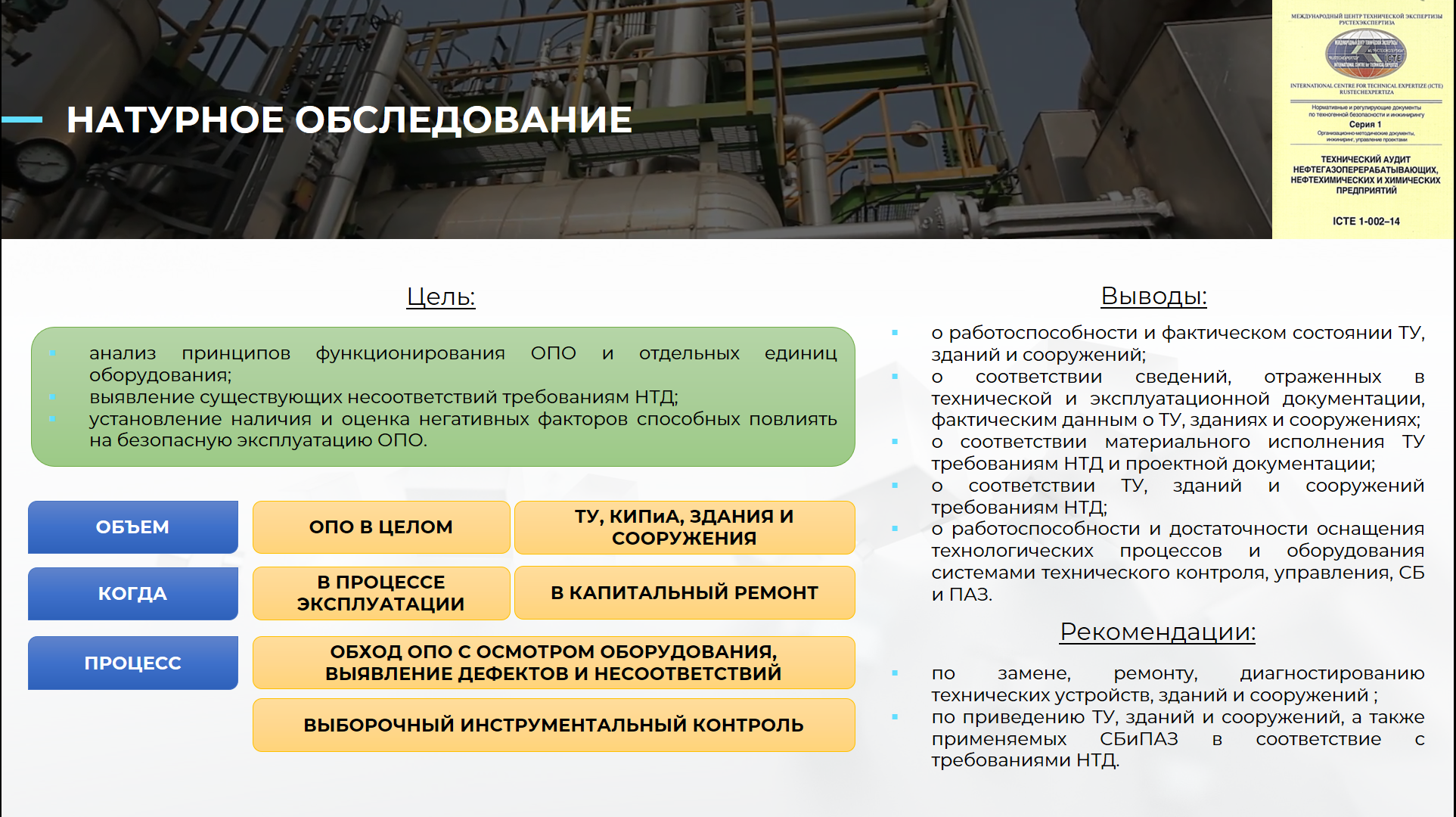

НАТУРНОЕ ОБСЛЕДОВАНИЕ

Цель:
  • анализ принципов функционирования ОПО и отдельных единиц оборудования;
  • выявление существующих несоответствий требованиям НТД;
  • установление наличия и оценка негативных факторов способных повлиять на безопасную эксплуатацию ОПО.
Объем
ОПО в целом
ТУ, КИПиА, ЗДАНИЯ И СООРУЖЕНИЯ
Когда
В процессе эксплуатации
В капитальный ремонт
Процесс
Обход ОПО с осмотром оборудования, выявление дефектов и несоответствий
Выборочный инструментальный контроль
Выводы:
  • о работоспособности и фактическом состоянии ТУ, зданий и сооружений;
  • о соответствии сведений, отраженных в технической и эксплуатационной документации, фактическим данным о ТУ, зданиях и сооружениях;
  • о соответствии материального исполнения ТУ требованиям НТД и проектной документации;
  • о соответствии ТУ, зданий и сооружений требованиям НТД;
  • о работоспособности и достаточности оснащения технологических процессов и оборудования системами технического контроля, управления, СБ и ПАЗ.
Рекомендации:
  • по замене, ремонту, ТД ТУ, зданий и сооружений;
  • по приведению ТУ, зданий и сооружений, а также применяемых СБиПАЗ в соответствие с требованиями НТД.

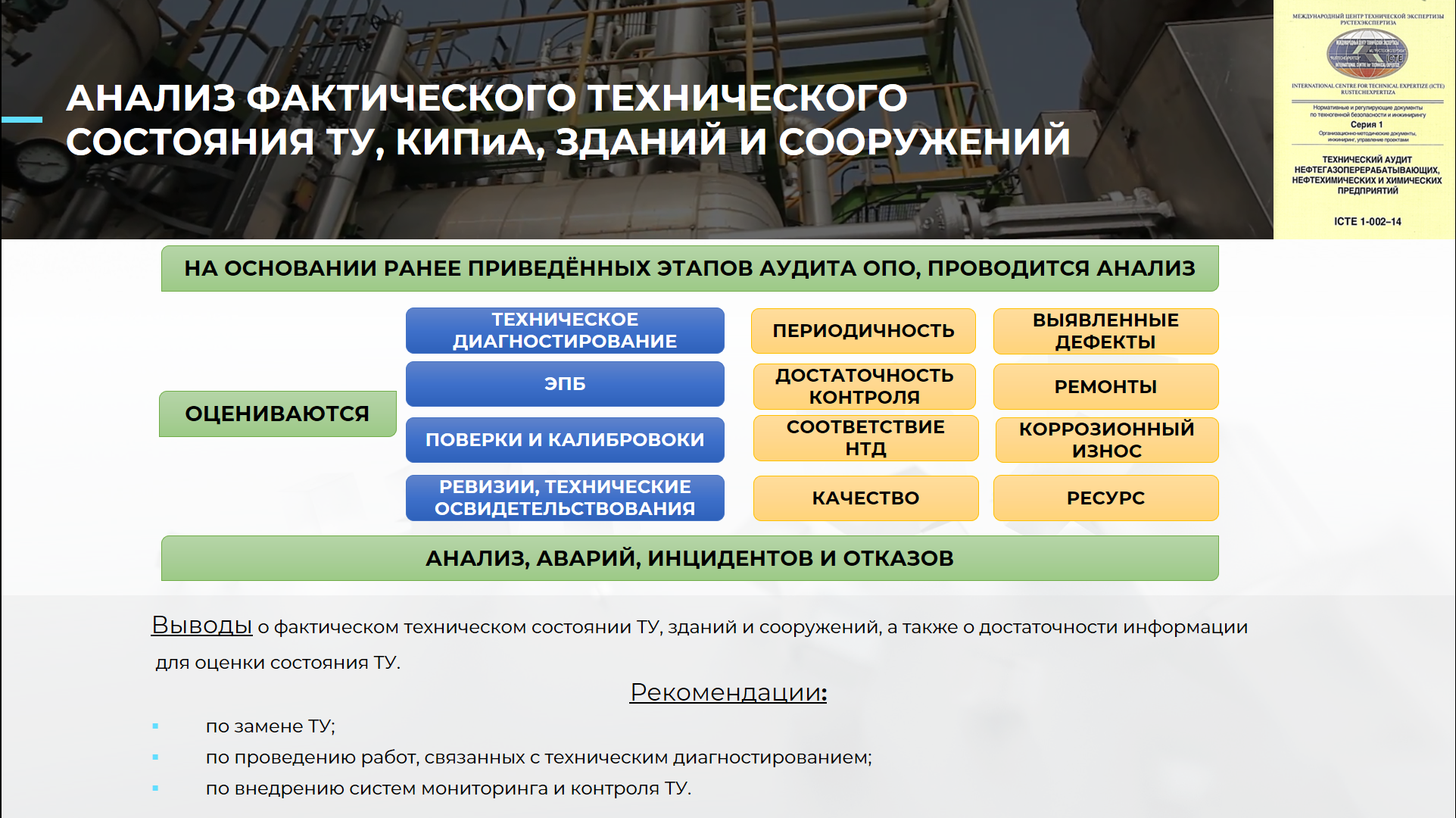

АНАЛИЗ ФАКТИЧЕСКОГО ТЕХНИЧЕСКОГО СОСТОЯНИЯ ТУ, КИПиА, ЗДАНИЙ И СООРУЖЕНИЙ

На основании ранее приведенных этапов аудита ОПО, проводится анализ
Техническое диагностирование
Периодичность
Выявленные дефекты
Оцениваются
ЭПБ
Достаточность контроля
Ремонты
Проверки и калибровки
Соответствие
НТД
Коррозионный износ
Ревизии, технические освидетельствования
Качество
Ресурс
Анализ аварий, инцидентов и отказов

Выводы о фактическом техническом состоянии ТУ, зданий и сооружений, а также о достаточности информации для оценки состояния ТУ.

Рекомендации:
  • по замене ТУ;
  • по проведению работ, связанных с техническим диагностированием;
  • по внедрению систем мониторинга и контроля ТУ.

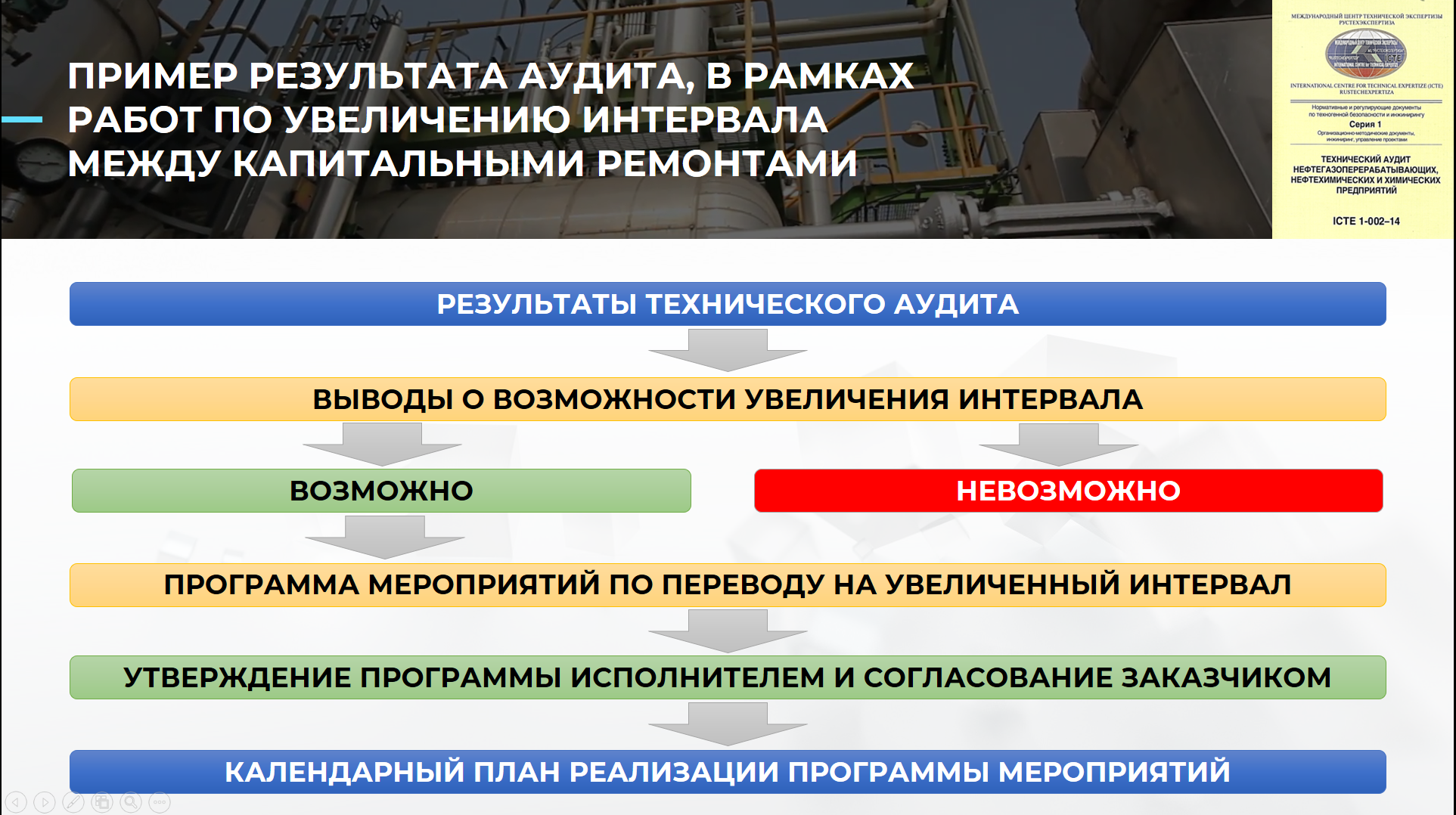

ПРИМЕР РЕЗУЛЬТАТА АУДИТА, В РАМКАХ РАБОТ ПО УВЕЛИЧЕНИЮ ИНТЕРВАЛА МЕЖДУ КАПИТАЛЬНЫМИ РЕМОНТАМИ

Результаты технического аудита
Выводы о возможности увеличения интервала
Возможно
Невозможно
Программа мероприятий по переводу на увеличенный интервал
Утверждение программы исполнителем и согласование заказчиком
Календарный план реализации программы мероприятий

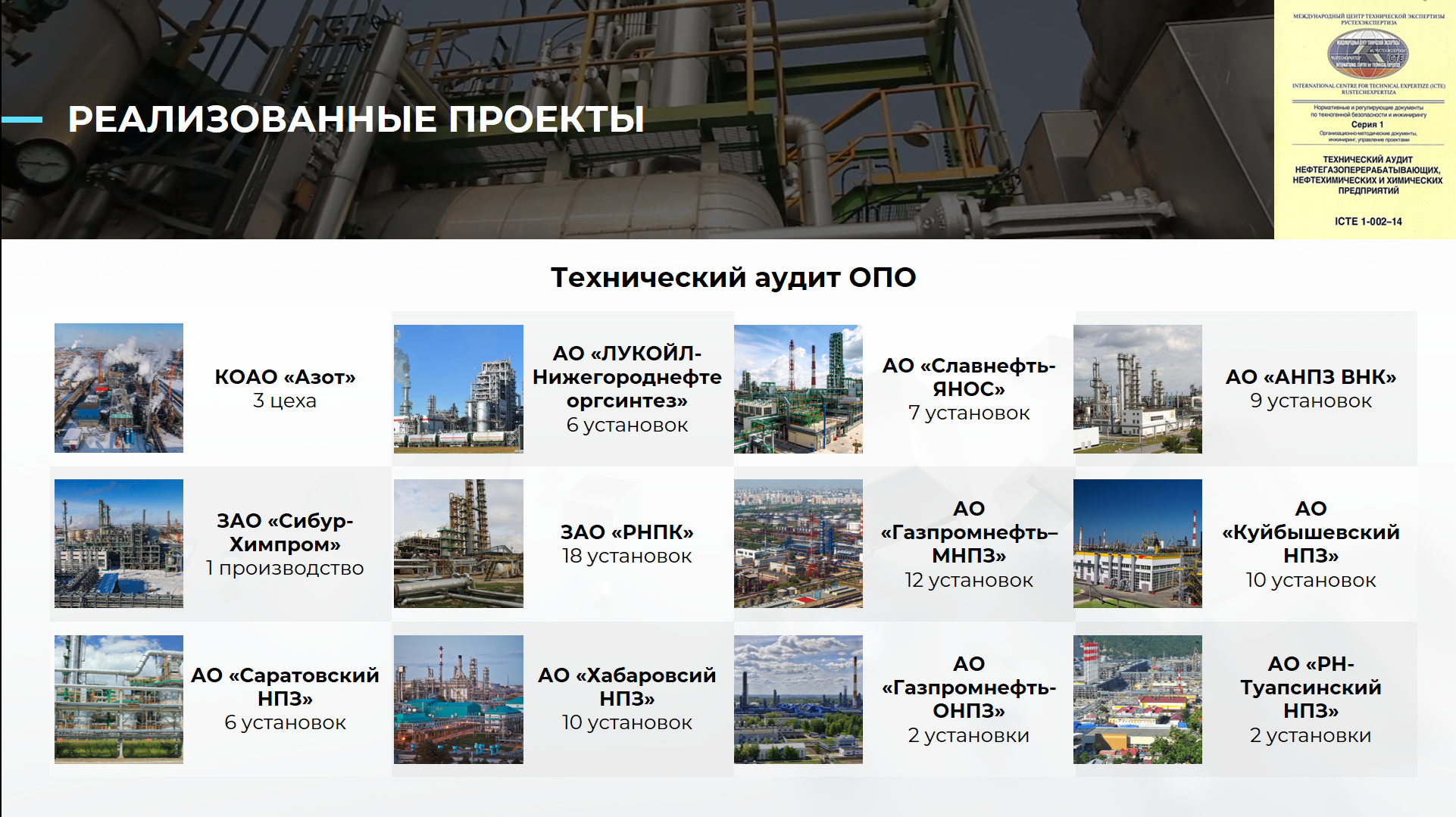

РЕАЛИЗОВАННЫЕ ПРОЕКТЫ

Технический аудит ОПО
КОАО «Азот»
3 цеха
АО «ЛУКОЙЛ-Нижегород­нефте­оргсинтез»
6 установок
АО «Слав­нефть-ЯНОС»
7 установок
АО «АНПЗ ВНК»
9 установок
ЗАО «Сибур-Химпром»
1 производство
ЗАО «РНПК»
18 установок
АО «Газпром­нефть–МНПЗ»
12 установок
АО «Куйбышев­ский НПЗ»
10 установок
АО «Саратов­ский НПЗ»
6 установок
АО «Хабаровс­кий НПЗ»
10 установок
АО «Газпром­нефть-ОНПЗ»
2 установки
АО «РН-Туапсинс­кий НПЗ»
2 установки
